Despre AutoCAD se stie din clasa a X-a. Voi face doar o trecere sumara in revista
a principalelor tipuri de comenzi utilizate:
- comenzi de setare
- limits (delimiteaza spatiul de desenare)
- units (se seteaza unitatile de desenare)
- zoom (se poate mari sau micsora zone din desen)
- comenzi de desenare
- line (trasarea unui segment de dreapta)
- circle (trasarea unui cerc)
- arc (trasarea unui arc de cerc)
- ellipse (trasarea unei elipse)
- pollygon (trasarea unui poligon)
- comenzi de editare
- offset (multiplicare entitati de desenare)
- copy (copierea entitatilor)
- block (gruparea mai multor entitati de desenare intr-una singura)
- array (multiplicare in retea ortogonala sau circulara)
- trim (decuparea unei entitati de desenare)
- Comenzi specifice desenului tehnic
- hatch (hasurarea)
- dim (cotarea)
Scopul proiectarii avansate este acela de a realiza desene cu un grad de complexitate
ridicata fata de nivelul clasei a X-a.
Asadar elevii vor realiza desene de ansamblu (un desen care are in compunere
mai multe subansamble). Pentru obtinerea acestor desene este necesara utilizarea
comenzilor principale din AutoCAD.

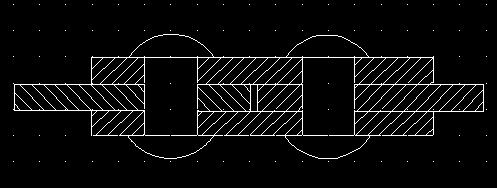

Un exemplu de desen de ansamblu poate fi:
