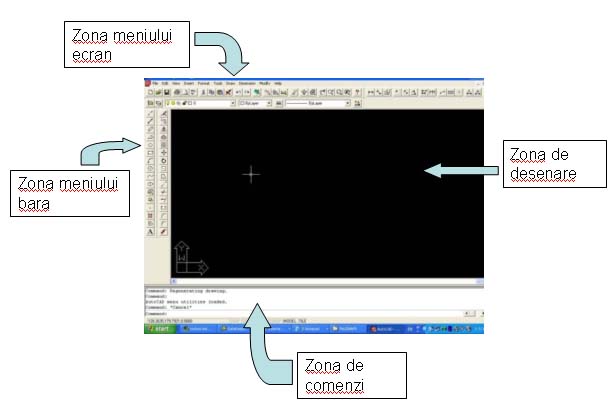

Lansarea in executie a programului se poate face din Start - Programs - Autocad sau de pe desktop daca exista pictograma respectivului program. La pornire calculatorul dispune pe ecran pentru desenare patru zone:

1. zona meniului ecran
2. zona meniului bara
3. zona de dialog sau de comenzi
4. zona grafica

UNITATI DE DESENARE

Spatiul de desenare se imparte in doua zone:

• Spatiul model (intregul plan geometric care este practic nesfarsit)
• Spatiul alocat (poate fi (sau nu) depasit).

Unitatile de desenare se seteaza utilizand comamanda UNITS.
In momentul introducerii comenzii in linia de comanda pe ecran va apare o fereastra (Text window) in care se vor seta formatul valorilor introduse. In Autocad o unitate de desenare poate fi asociata oricarei unitate de masura a dimensiunilor liniare (metri, mile, inch etc.).

ARIA DE DESENARE

Aria de desenare reprezinta spatiul pe care utilizatorul il aloca in elaborarea unui desen. Specificarea ariei de desenare se face utilizand comanda LIMITS introdusa in linia de comanda. Utilizatorul va specifica coltul din stanga jos (<Lower left corner>) care intotdeauna este (0,0) si coltul din dreapta sus (<Upper right corner>) care in functe de formatul dorit va avea diferite valori (Ex: pentru formatul A4 vom avea (210,297)).

Un punct in Autocad se specifica prin cele doua coordonate (X,Y) in cazul desenului in doua dimensiuni.

La deschiderea aplicatiei Autocad in coltul din stanga-jos va apare un sistem de coordonate care are axele orientate astfel:

• axa X este orientata de la stanga spre dreapta (valorile coordonatei X cresc inspre stanga);
• axa Y este orientata de jos in sus (valorile coordonatei Y cresc de sus in jos)
• in cazul desenelor in trei dimensiuni va apare si coordonata W care are sens pozitiv dinspre ecran catre utilizator).

Pentru a avea o buna reprezentare a ariei de desenare alocate utilizatorul va apela la comanda ZOOM alegand optiunea all.

Aceste comenzi UNITS, LIMITS si ZOOM pot fi grupate sub denumirea de comenzi preliminare
