DESENAREA CU AJUTORUL MOUSE-ului SI A ATASTATURII

In spatiul de desenare punctele (coordonatele sale) pot fi introduse atat cu mouse-ul cat si de la tastatura. De preferat este introducerea punctelor de la tastatura pentru ca se asigura o realizare mult superioara folosirii mouse-ului. Dar aceasta nu inseamna ca nu se poate realiza desene exacte si cu mouse-ul (trebuie respectate anumite reguli).

Modul de introducerea a punctelor. Punctele in spatiul de desenare pot fi introduse in mai multe moduri. De retinut sunt doua moduri:

modul absolut (coordonatele se introduc prin raportare la originea sistemului de coordonate; vom vorbi despre coordonate absolute)
modul relativ (coordonatele se introduc prin raportare la ultimul punct introdus in desen; vom vorbi despre coordonate relative. Ex. @20,0 - acest lucru inseamna ca urmatorul punct se afla la o distanta de 20 fata de punctul anterior pe X, si are aceeasi valoare a coordonatei Y a punctul anterior)

Primul punct se introduce in desen utilizand coordonate absolute.

Pentru fiecare comanda utilizata in Autocad exista in meniurile bara butoane specifice. Selectarea unui buton se face cu butonul stg al mouse-ului.

In sprijinul desenarii cu mouse-ul exista asa numitele ajutoare pentru desenare (Drawing Aids) in care intalnim modurile ajutatoare de desenare (modurile OSNAP) precum si retele de puncte ajutatoare (GRID si SNAP).

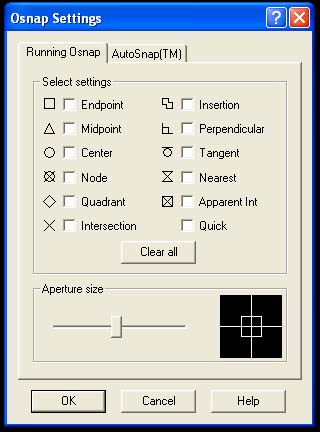

Modurile OSNAP se introduc in locul coordonatelor. La specificarea unui mod cursorul mouse-ului va lua forma respectiva conform desenului anterior efectuindu-se clik cu mouse-ul in zona dorita (in functie de modul ales).

Obiect OSNAP	Descriere
Intersection	Gaseste intersectia dintre doua sau mai multe segmente de dreapta
Endpoint	Gaseste capatul uneui segment de dreapta, a unui arc de cerc
Perpendicular	Gaseste piciorul perpendicularei dusa dintr-un punct pe un segment de dreapta
Midpoint	Gaseste mijlocul unui segment de dreapta, a unui arc de cerc

In cazul retelelor GRID si SNAP acestea se activeaza cu un dublu clik pe butonul asociat fiecareia acestea fiind situate sub linia de comanda. Pasul retelelor se poate modifica oricand atat pe X cat si pe Y.
