COTAREA SI HASURAREA

1. HASURAREA - comanda pentru hasurare este HATCH si se aplica numai pe domenii inchise.Autocadul permite peste 40 de tipuri de hasura utilizate in domeniul tehnic si in alte domenii. Pasii care trebuie urmati:

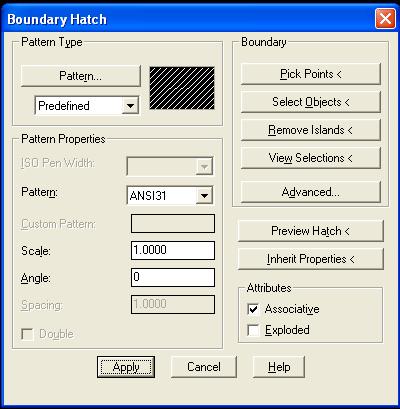

   - se selecteaza tipul de hasura din fereastra Hatch
   - se indica zona de hasurare din desen
   - se apasa butonul Applay din fereastra Hatch





2. COTAREA - cotarea se realizeaza cu comanda DIM. Se pot indica cote orizontale (atributul HOR), cote verticale (atributul VER), cotare aliniata fata de o muchie (atributul ALI) precum si cote pentru unghiuri, diametre etc.

   Pentru introducerea cotelor exista o bara meniu din care se potselecta butoanele dorite.





   Procedeul de cotare este acelasi pentru toate tipurile de cote si anume:
   - se indica primul punct de plecare pentru prima linie ajutatoare de cota
   - se indica al doilea punct pentru cea de-a doua linie ajutatoare de cota
   - rezultatul este trasarea cotei si a valorii ei
   Valoarea indicata de cota se poate modifica daca utilizatorul doreste utilizand meniul Modify
